自定义视图view的折线图使用讲解

一、如何绘制X和Y轴。
1、我们来分析下，我们想知道三个坐标，那么这三个坐标是多少呢，我们该怎么计算呢？答：这里，我是在onSizeChanged（）方法中获取到了父类控件的宽度，然后把宽度分成16份，例如，下方的上下左右四个分别如下:
2、这三个坐标我们有了，那就好办了，我们根据这四个参数值，就可以知道我们上面三个坐标点的坐标，在draw()方法中，连接这三个点即可：
3、我们最后，在X，Y轴写个文字，那么我们需要知道X，Y这两个文字的坐标是多少？如图：
4、附上全部代码
1、我们绘制X和Y轴区域的子网格，我们需要知道他们范围？
2、在这个范围我们需要分为多少个端即有几个数据？每一段间距事是多少？
3、最大值和最小值是多少？
4、既然我们已经知道了最大值和最小值，也知道了间距，那么我么开始绘制，通过for循环来绘制Y轴，每绘制每一个Y轴的点，都会把X轴与之相交的点全部绘制。
5、全部代码，只是多了一个方法drawLines(canvas);
三，我们绘制，刻度上的值
1、再根据我们绘制网格的点，来绘制我们的刻度
四，我们给我们的网格区域来绘制一个遮盖层，效果如下
1、我们直接绘制一张半透明的图即可
2、在onDraw调用即可
五、最后就是绘制我们的折现了
1、我们来在Main中写一些数据，然后传递给我们自定义的view
2、我们通过setData（）方法来接受这些数据
3、那么我们来通过drawText（Canvas canvas）方法处理这些数据来绘制点和连接这些点的折线
4、注意，我们需要刻度值来绘制我们的点坐标，不要乱赋值，
5、附上自定义view最终代码

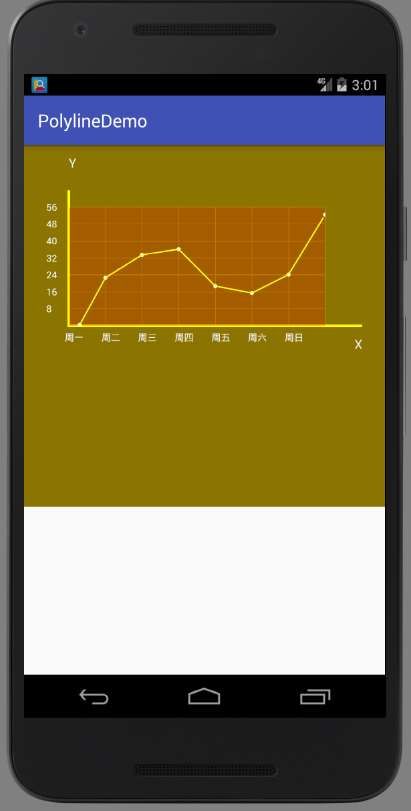

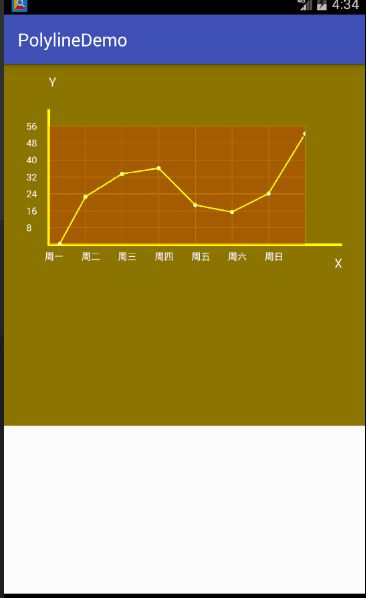

绘制折线图预览图

这里写图片描述

绘制这个折线图需要都需要哪些步骤？

一、如何绘制X和Y轴。

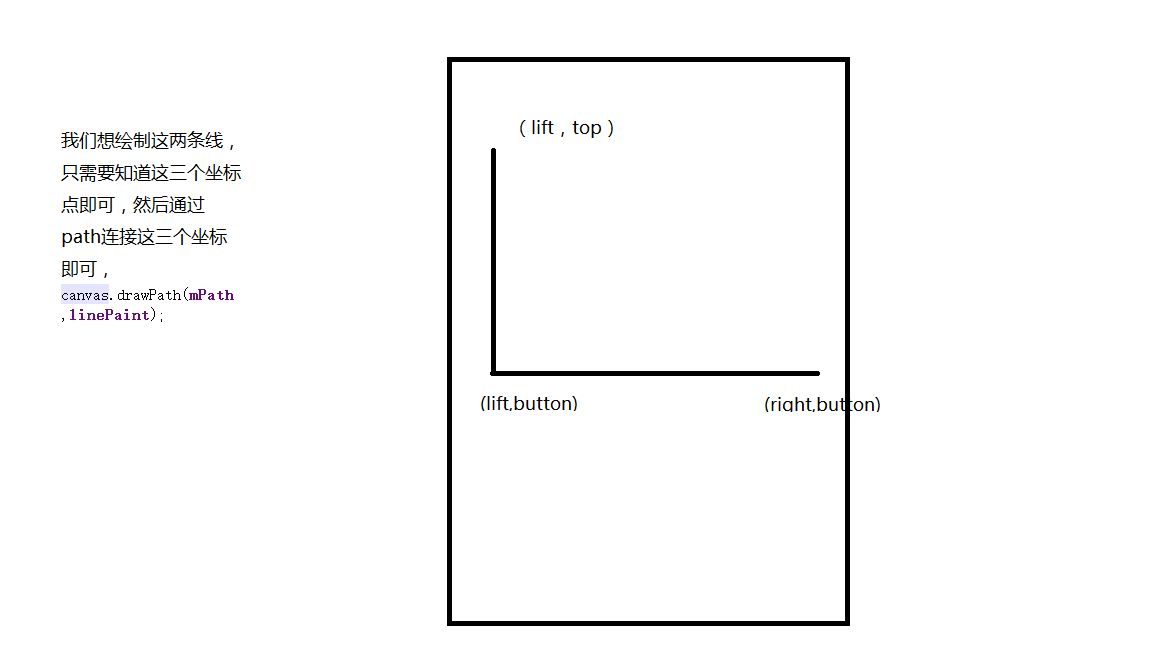

注意：绘制线用到的是path，而绘制X和Y轴，我们需要知道三个坐标，这里我们用的是 canvas.drawPath(mPath,linePaint);

这里写图片描述

1、我们来分析下，我们想知道三个坐标，那么这三个坐标是多少呢，我们该怎么计算呢？答：这里，我是在onSizeChanged（）方法中获取到了父类控件的宽度，然后把宽度分成16份，例如，下方的上下左右四个分别如下:

 lift = viewSize*(/16f);
 top = viewSize*(/16f);
 right = viewSize*(/16f);
 buttom = viewSize*(/16f);

2、这三个坐标我们有了，那就好办了，我们根据这四个参数值，就可以知道我们上面三个坐标点的坐标，在draw()方法中，连接这三个点即可：

  private void drawXY(Canvas canvas) {
        /*
        * 第三步，我们来通过viewSize尺寸来获取三个坐标点
        * 第一个（X,Y）--(lift,top)
        * 第二个（X,Y）--(lift,button)
        * 第三个个（X,Y）--(right,buttom)
        * */
        mPath.moveTo(lift, top);
        mPath.lineTo(lift, buttom);
        mPath.lineTo(right,buttom);

        //使用Path链接这三个坐标
        canvas.drawPath(mPath,linePaint);

        // 释放画布
        canvas.restore();
    }

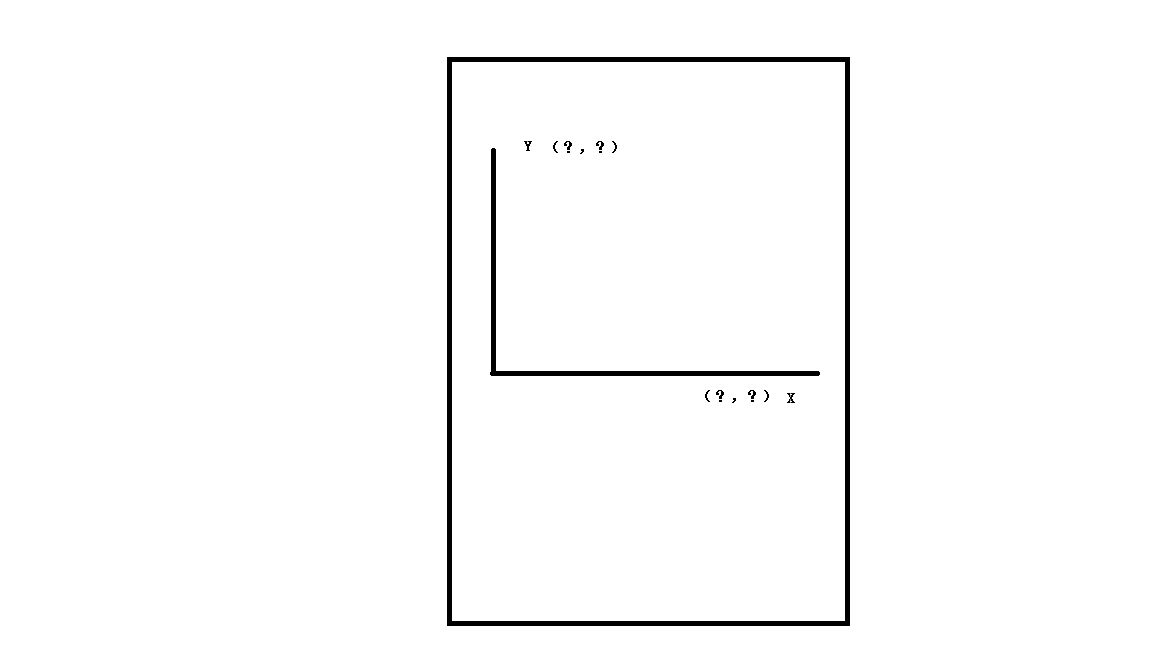

3、我们最后，在X，Y轴写个文字，那么我们需要知道X，Y这两个文字的坐标是多少？如图：

这里写图片描述

答：因为我们已经知道lift，right，top， buttom。其实我们就可计算出来他们的坐标了。其实Y轴的坐标只是向右移动一点即可(lift+num,top)，x的坐标向下移动一点即可（right,top+num）,其中num是你移动多少。自己可以合理调试

private void drawXYelement(Canvas canvas) {
        // 锁定画布
        canvas.save();
        mTextPaint.setTextSize();//文字大小

        /*
        * Y轴文字提示
        * drawText(String ,x,y,TextPaint)
        * (lift,top)
        * */
        mTextPaint.setTextAlign(Paint.Align.LEFT);//左对齐
        canvas.drawText("Y",lift+,top,mTextPaint);


        /*
        * X轴文字提示
        * drawText(String ,right,buttom,TextPaint)
        * */
        mTextPaint.setTextAlign(Paint.Align.RIGHT);//右对齐
        canvas.drawText("X",right,buttom+,mTextPaint);
        // 释放画布
        canvas.restore();
    }

我们在main的xml引用此类

<tester.ermu.com.polylinedemo.XYView
    android:id="@+id/My_XYView"
    android:layout_width="wrap_content"
    android:layout_height="dp"
    android:background="#B7500"
   />

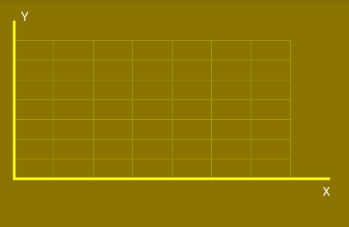

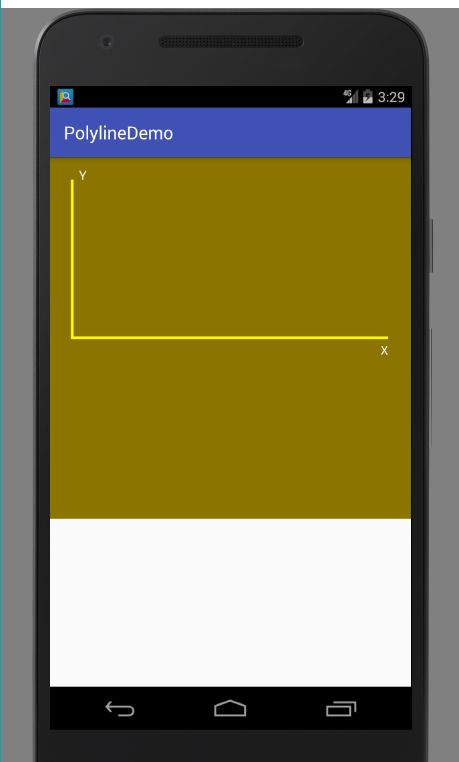

编译一下效果：

这里写图片描述

4、附上全部代码

package tester.ermu.com.polylinedemo;

import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.text.TextPaint;
import android.util.AttributeSet;
import android.util.Log;
import android.view.View;


/**
 * Created by ENZ on/11/25.
 * 绘制自定义view折线图
 * 第一步：绘制X和Y轴,那么我们需要什么准备呢？
 */

public class XYView extends View {

    private int viewSize;//获取空间的尺寸，也就是我们布局的尺寸大小（不知道理解的是否正确）
    private Paint linePaint;// 线条画笔和点画笔

    private Path mPath;// 路径对象
    private TextPaint mTextPaint;// 文字画笔

    float lift ;
    float top ;
    float right ;
    float buttom ;


    float PathY_X ;
    float PathY_Y ;

    float PathX_X ;
    float PathX_Y ;

    public XYView(Context context, AttributeSet attrs) {
        super(context, attrs);
        //第一步，初始化对象
        linePaint = new Paint();
        linePaint.setColor(Color.YELLOW);//线条的颜色
        linePaint.setStrokeWidth();//线条的宽度
        linePaint.setAntiAlias(true);//取消锯齿
        linePaint.setStyle(Paint.Style.STROKE);//粗线


        //初始化Path
        mPath = new Path();

        mTextPaint = new TextPaint(Paint.ANTI_ALIAS_FLAG | Paint.DITHER_FLAG | Paint.LINEAR_TEXT_FLAG);
        mTextPaint.setColor(Color.WHITE);
    }

    public XYView(Context context) {
        super(context);
    }
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        // 在我们没学习测量控件之前强制宽高一致
        super.onMeasure(widthMeasureSpec, widthMeasureSpec);
    }
    @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        //第二步骤，我们在这里获取每个用到的坐标点和尺寸

        viewSize = w;//获取空间的尺寸，
        Log.i("Text","viewSize:"+viewSize);

        //这个是我们上下左右需要用到的坐标点
         lift = viewSize*(/16f);
         top = viewSize*(/16f);
         right = viewSize*(/16f);
         buttom = viewSize*(/16f);


    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        // 锁定画布
        canvas.save();
        //定义一个绘制X,Y轴的方法
        drawXY(canvas);

        //绘制X和Y轴上的提示文字
        drawXYelement(canvas);

    }

    private void drawXY(Canvas canvas) {
        /*
        * 第三步，我们来通过viewSize尺寸来获取三个坐标点
        * 第一个（X,Y）--(lift,top)
        * 第二个（X,Y）--(lift,button)
        * 第三个个（X,Y）--(right,buttom)
        * */
        mPath.moveTo(lift, top);
        mPath.lineTo(lift, buttom);
        mPath.lineTo(right,buttom);

        //使用Path链接这三个坐标
        canvas.drawPath(mPath,linePaint);

        // 释放画布
        canvas.restore();
    }

    private void drawXYelement(Canvas canvas) {
        // 锁定画布
        canvas.save();
        mTextPaint.setTextSize();//文字大小

        /*
        * Y轴文字提示
        * drawText(String ,x,y,TextPaint)
        * (lift,top)
        * */
        mTextPaint.setTextAlign(Paint.Align.LEFT);//左对齐
        canvas.drawText("Y",lift+,top,mTextPaint);


        /*
        * X轴文字提示
        * drawText(String ,right,buttom,TextPaint)
        * */
        mTextPaint.setTextAlign(Paint.Align.RIGHT);//右对齐
        canvas.drawText("X",right,buttom+,mTextPaint);
        // 释放画布
        canvas.restore();
    }
}

二、绘制我们内部的网格，那么如何绘制？

这里写图片描述

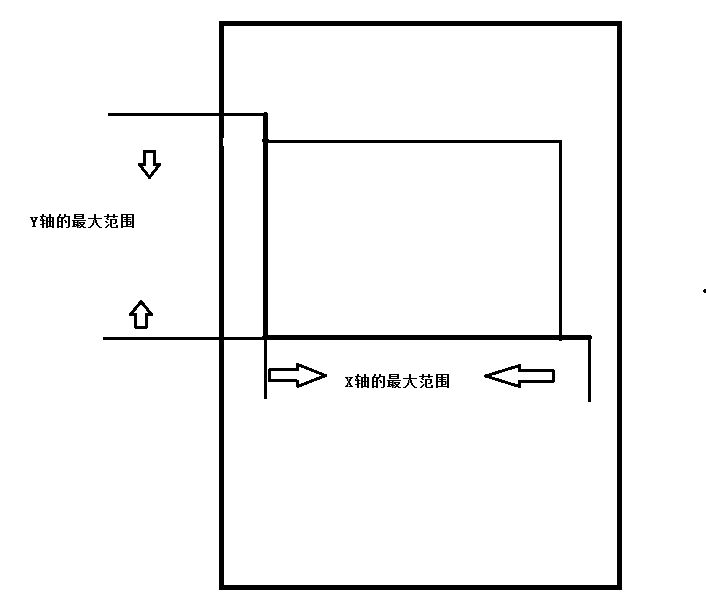

1、我们绘制X和Y轴区域的子网格，我们需要知道他们范围？

Y轴上的最大范围=(buttom - top) ;
X轴的最大范围=(right - lift) ;

这里写图片描述

2、在这个范围我们需要分为多少个端即有几个数据？每一段间距事是多少？

        // 假如我们有八条数据
        int count = pointFs.size();

        // 计算横纵坐标刻度间隔
        spaceY =(buttom - top) / count;
        spaceX =(right - lift) / count;

3、最大值和最小值是多少？

 // 计算横轴数据最大值
        maxX =;
        for (int i =; i < count; i++) {
            if (maxX < pointFs.get(i).x) {
                maxX = pointFs.get(i).x;//X轴最大坐标

            }
        }
        Log.i("Text","maxX:--"+maxX);
        // 计算横轴最近的能被count整除的值
        int remainderX = ((int) maxX) % divisor;
        maxX = remainderX == ? ((int) maxX) : divisor - remainderX + ((int) maxX);


        // 计算纵轴数据最大值
        maxY =;
        for (int i =; i < count; i++) {
            if (maxY < pointFs.get(i).y) {
                maxY = pointFs.get(i).y;
            }
        }
        Log.i("Text","maxY:--"+maxY);
        // 计算纵轴最近的能被count整除的值
        int remainderY = ((int) maxY) % divisor;
        Log.i("Text","remainderY:--"+remainderY);

4、既然我们已经知道了最大值和最小值，也知道了间距，那么我么开始绘制，通过for循环来绘制Y轴，每绘制每一个Y轴的点，都会把X轴与之相交的点全部绘制。

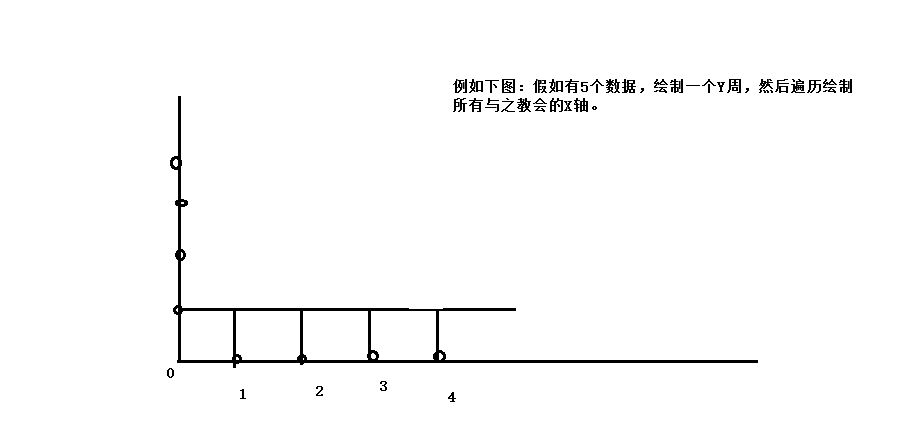

（自己可以在本子上画画图就容易理解了）例如下图

这里写图片描述

// 锁定画布并设置画布透明度为%
    int sc = canvas.saveLayerAlpha(, 0, canvas.getWidth(), canvas.getHeight(), 75, Canvas.ALL_SAVE_FLAG);
      // 绘制横纵线段
    for (float y = buttom - spaceY; y >  top; y -= spaceY) {
        Log.i("Text","y"+y);
          for (float x =  lift; x < right; x += spaceX) {
            Log.i("Text","x"+x);
            /*
             * 绘制纵向线段
             */
            if (y == top + spaceY) {
                canvas.drawLine(x, y, x, y + spaceY * (count -), linePaint);
            }
              /*
             * 绘制横向线段
             */
            if (x == right - spaceX) {
                canvas.drawLine(x, y, x - spaceX * (count -), y, linePaint);
            }
        }
    }

5、全部代码，只是多了一个方法drawLines(canvas);

package tester.ermu.com.polylinedemo;

import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.graphics.PointF;
import android.text.TextPaint;
import android.util.AttributeSet;
import android.util.Log;
import android.view.View;

import java.util.ArrayList;
import java.util.List;
import java.util.Random;


/**
 * Created by ENZ on/11/25.
 * 绘制自定义view折线图
 * 第一步：绘制X和Y轴,那么我们需要什么准备呢？
 */

public class XYView extends View {

    private int viewSize;//获取空间的尺寸，也就是我们布局的尺寸大小（不知道理解的是否正确）
    private Paint linePaint;// 线条画笔和点画笔

    private Path mPath;// 路径对象
    private TextPaint mTextPaint;// 文字画笔

    private List<PointF> pointFs = new ArrayList<>();// 数据列表
    private float[] rulerX, rulerY;// xy轴向刻度

    //上下左右坐标点
    private float lift ;
    private  float top ;
    private  float right ;
    private float buttom ;

    //Y轴文字坐标点
    private float PathY_X ;
    private float PathY_Y ;
    //X轴文字坐标点
    private float PathX_X ;
    private float PathX_Y ;

    private float maxX;//x轴最大值
    private float maxY;//Y轴最大值

    private float spaceX, spaceY;// 刻度间隔

    public XYView(Context context, AttributeSet attrs) {
        super(context, attrs);
        //第一步，初始化对象
        linePaint = new Paint();
        linePaint.setColor(Color.YELLOW);//线条的颜色
        linePaint.setStrokeWidth();//线条的宽度
        linePaint.setAntiAlias(true);//取消锯齿
        linePaint.setStyle(Paint.Style.STROKE);//粗线


        //初始化Path
        mPath = new Path();

        mTextPaint = new TextPaint(Paint.ANTI_ALIAS_FLAG | Paint.DITHER_FLAG | Paint.LINEAR_TEXT_FLAG);
        mTextPaint.setColor(Color.WHITE);

        //模拟数据
        initData();
    }

    public XYView(Context context) {
        super(context);
    }
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        // 在我们没学习测量控件之前强制宽高一致
        super.onMeasure(widthMeasureSpec, widthMeasureSpec);
    }
    @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        //第二步骤，我们在这里获取每个用到的坐标点和尺寸

        viewSize = w;//获取空间的尺寸，
        Log.i("Text","viewSize:"+viewSize);

        //这个是我们上下左右需要用到的坐标点
         lift = viewSize*(/16f);
         top = viewSize*(/16f);
         right = viewSize*(/16f);
         buttom = viewSize*(/16f);

        //下面是绘制X,Y轴提示文字
        /*
        * Y轴(PathY_X,PathY_Y)
        * */
         PathY_X =  viewSize*/16;
         PathY_Y =  viewSize*/16;

        /*
        * X轴(PathX_X,PathX_Y)
        * */
        PathX_X =  viewSize*/16f;
        PathX_Y =  viewSize*/16f;

    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        // 锁定画布
        canvas.save();


        //定义一个绘制X,Y轴的方法
        drawXY(canvas);


        //绘制X和Y轴上的提示文字
        drawXYelement(canvas);


    }
    private void initData() {
        Random random = new Random();
        pointFs = new ArrayList<PointF>();
        for (int i =; i < 8; i++) {
            PointF pointF = new PointF();

            pointF.x = (float) (random.nextInt() * i);
            pointF.y = (float) (random.nextInt() * i);

            pointFs.add(pointF);
        }
    }
    private void drawXY(Canvas canvas) {
        /*
        * 第三步，我们来通过viewSize尺寸来获取三个坐标点
        * 第一个（X,Y）--(lift,top)
        * 第二个（X,Y）--(lift,button)
        * 第三个个（X,Y）--(right,buttom)
        * */
        mPath.moveTo(lift, top);
        mPath.lineTo(lift, buttom);
        mPath.lineTo(right,buttom);

        //使用Path链接这三个坐标
        canvas.drawPath(mPath,linePaint);

        //----------------------------我们在这里添加一个绘制网格的方法----------------------------------------
        drawLines(canvas);
        // 释放画布
        canvas.restore();
    }

    private void drawLines(Canvas canvas) {

        // 重置线条画笔，因为是细线，所有我这里设置了。
        linePaint.setStrokeWidth();

        // 假如我们有八条数据
        int count = pointFs.size();

        // 计算横纵坐标刻度间隔
        spaceY =(buttom - top) / count;
        spaceX =(right - lift) / count;

        Log.i("Text","spaceY:--"+spaceY);
        Log.i("Text","spaceX:--"+spaceX);
        // 计算除数的值为数据长度减一，个数据，7条线。
        int divisor = count -;
        Log.i("Text","divisor:--"+divisor);

        // 计算横轴数据最大值
        maxX =;
        for (int i =; i < count; i++) {
            if (maxX < pointFs.get(i).x) {
                maxX = pointFs.get(i).x;//X轴最大坐标

            }
        }
        Log.i("Text","maxX:--"+maxX);
        // 计算横轴最近的能被count整除的值
        int remainderX = ((int) maxX) % divisor;
        maxX = remainderX == ? ((int) maxX) : divisor - remainderX + ((int) maxX);


        // 计算纵轴数据最大值
        maxY =;
        for (int i =; i < count; i++) {
            if (maxY < pointFs.get(i).y) {
                maxY = pointFs.get(i).y;
            }
        }
        Log.i("Text","maxY:--"+maxY);
        // 计算纵轴最近的能被count整除的值
        int remainderY = ((int) maxY) % divisor;
        Log.i("Text","remainderY:--"+remainderY);

        if(remainderY ==&&maxY==0){
            maxY=;
        }else {
            maxY=divisor - remainderY + ((int) maxY);
            Log.i("Text","maxY:--"+maxY);
        }
//
//        // 生成横轴刻度值
//        rulerX = new float[count];
//        for (int i =; i < count; i++) {
//            rulerX[i] = maxX / divisor * i;
//        }
//        Log.i("Text","rulerX:--"+rulerX);
//
//        // 生成纵轴刻度值
//        rulerY = new float[count];
//        for (int i =; i < count; i++) {
//            rulerY[i] = maxY / divisor * i;
//        }
//        Log.i("Text","rulerY:--"+rulerY);

        // 锁定画布并设置画布透明度为%
        int sc = canvas.saveLayerAlpha(, 0, canvas.getWidth(), canvas.getHeight(), 75, Canvas.ALL_SAVE_FLAG);

        // 绘制横纵线段
        for (float y = buttom - spaceY; y >  top; y -= spaceY) {
            Log.i("Text","y"+y);

            for (float x =  lift; x < right; x += spaceX) {
                Log.i("Text","x"+x);
                /*
                 * 绘制纵向线段
                 */
                if (y == top + spaceY) {
                    canvas.drawLine(x, y, x, y + spaceY * (count -), linePaint);
                }

                /*
                 * 绘制横向线段
                 */
                if (x == right - spaceX) {
                    canvas.drawLine(x, y, x - spaceX * (count -), y, linePaint);
                }
            }
        }

        // 还原画布
        canvas.restoreToCount(sc);

    }



    private void drawXYelement(Canvas canvas) {
        // 锁定画布
        canvas.save();
        mTextPaint.setTextSize();//文字大小
  /*
        * Y轴文字提示
        * drawText(String ,x,y,TextPaint)
        * (lift,top)
        * */
        mTextPaint.setTextAlign(Paint.Align.LEFT);//左对齐
        canvas.drawText("Y",lift+,top,mTextPaint);

        /*
        * X轴文字提示
        * drawText(String ,right,buttom,TextPaint)
        * */
        mTextPaint.setTextAlign(Paint.Align.RIGHT);//右对齐
        canvas.drawText("X",right,buttom+,mTextPaint);
        // 释放画布
        canvas.restore();
    }

}

三，我们绘制，刻度上的值

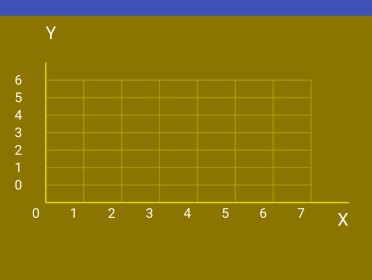

这里写图片描述

1、再根据我们绘制网格的点，来绘制我们的刻度

 int num =;//用于给X轴赋值
            int num_y  =;//用于给Y轴赋值

            for (float y = buttom - spaceY; y > top; y -= spaceY) {
            for (float x = lift; x < right; x += spaceX) {
                mTextPaint.setTextSize();

                /*
                 * 绘制横轴刻度数值
                 */
                if (y == buttom - spaceY) {
                    canvas.drawText(""+index_x[num], x-, buttom+(top/3), mTextPaint);
                    Log.i("Text","num-"+num);
                }

                /*
                 * 绘制纵轴刻度数值
                 * 简单来说就是，Y轴上的坐标点，X轴是恒定不变的，但是Y轴是变化的（buttom - 间距）+的距离向上绘制
                 */
                if (x == lift) {
                    canvas.drawText(""+index_y[num_y], lift - (lift/), y + 10, mTextPaint);

                    Log.i("Text","lift:"+lift);
                    Log.i("Text","lift - (/16):"+(lift - (lift/2)));

                }

                num++;
            }
                num_y++;
        }
    }

2、这个没什么说的，仔细在本子上画一下就明白了，也有注释;附上全部代码

package tester.ermu.com.polylinedemo;

import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.graphics.PointF;
import android.text.TextPaint;
import android.util.AttributeSet;
import android.util.Log;
import android.view.View;

import java.util.ArrayList;
import java.util.List;
import java.util.Random;

/**/

public class XYView extends View {

    private int viewSize;//获取空间的尺寸，也就是我们布局的尺寸大小（不知道理解的是否正确）
    private Paint linePaint;// 线条画笔和点画笔

    private Path mPath;// 路径对象
    private TextPaint mTextPaint;// 文字画笔

    private List<PointF> pointFs = new ArrayList<>();// 数据列表
    private float[] rulerX, rulerY;// xy轴向刻度

    //上下左右坐标点
    private float lift ;
    private  float top ;
    private  float right ;
    private float buttom ;

    //Y轴文字坐标点
    private float PathY_X ;
    private float PathY_Y ;
    //X轴文字坐标点
    private float PathX_X ;
    private float PathX_Y ;

    private float maxX;//x轴最大值
    private float maxY;//Y轴最大值

    private float spaceX, spaceY;// 刻度间隔

    /*
    * 绘制X和Y轴对应的文字
    * */
    int[] index_x = {,1,2,3,4,5,6,7};
    int[] index_y = {,1,2,3,4,5,6,7};


    public XYView(Context context, AttributeSet attrs) {
        super(context, attrs);
        //第一步，初始化对象
        linePaint = new Paint();
        linePaint.setColor(Color.YELLOW);//线条的颜色
        linePaint.setStrokeWidth();//线条的宽度
        linePaint.setAntiAlias(true);//取消锯齿
        linePaint.setStyle(Paint.Style.STROKE);//粗线


        //初始化Path
        mPath = new Path();

        mTextPaint = new TextPaint(Paint.ANTI_ALIAS_FLAG | Paint.DITHER_FLAG | Paint.LINEAR_TEXT_FLAG);
        mTextPaint.setColor(Color.WHITE);

        //模拟数据
        initData();
    }

    public XYView(Context context) {
        super(context);
    }
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        // 在我们没学习测量控件之前强制宽高一致
        super.onMeasure(widthMeasureSpec, widthMeasureSpec);
    }
    @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        //第二步骤，我们在这里获取每个用到的坐标点和尺寸

        viewSize = w;//获取空间的尺寸，
        Log.i("Text","viewSize:"+viewSize);

        //这个是我们上下左右需要用到的坐标点
         lift = viewSize*(/16f);
         top = viewSize*(/16f);
         right = viewSize*(/16f);
         buttom = viewSize*(/16f);

        //下面是绘制X,Y轴提示文字
        /*
        * Y轴(PathY_X,PathY_Y)
        * */
         PathY_X =  viewSize*/16;
         PathY_Y =  viewSize*/16;

        /*
        * X轴(PathX_X,PathX_Y)
        * */
        PathX_X =  viewSize*/16f;
        PathX_Y =  viewSize*/16f;

    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        // 锁定画布
        canvas.save();


        //定义一个绘制X,Y轴的方法
        drawXY(canvas);


        //绘制X和Y轴上的提示文字
        drawXYelement(canvas);


    }
    private void initData() {
        Random random = new Random();
        pointFs = new ArrayList<PointF>();
        for (int i =; i < 8; i++) {
            PointF pointF = new PointF();

            pointF.x = (float) (random.nextInt() * i);
            pointF.y = (float) (random.nextInt() * i);

            pointFs.add(pointF);
        }
    }
    private void drawXY(Canvas canvas) {
        /*
        * 第三步，我们来通过viewSize尺寸来获取三个坐标点
        * 第一个（X,Y）--(lift,top)
        * 第二个（X,Y）--(lift,button)
        * 第三个个（X,Y）--(right,buttom)
        * */
        mPath.moveTo(lift, top);
        mPath.lineTo(lift, buttom);
        mPath.lineTo(right,buttom);

        //使用Path链接这三个坐标
        canvas.drawPath(mPath,linePaint);

        //----------------------------我们在这里添加一个绘制网格的方法----------------------------------------
        drawLines(canvas);
        // 释放画布
        canvas.restore();
    }

    private void drawLines(Canvas canvas) {
        Log.i("Text","");
        /*
        *、我们需要知道X,Y轴的最大值是多少
        *、我们需要知道我们在X,Y轴分别有多少个点，然后每个点之间的间距是多少
        *、绘制网格线
        * */

        // 重置线条画笔，因为是细线，所有我这里设置了。
        linePaint.setStrokeWidth();

        // 假如我们有八条数据
        int count = pointFs.size();


        // 计算横纵坐标刻度间隔
        spaceY =(buttom - top) / count;
        spaceX =(right - lift) / count;

        Log.i("Text","spaceY:--"+spaceY);
        Log.i("Text","spaceX:--"+spaceX);
        // 计算除数的值为数据长度减一，个数据，7条线。
        int divisor = count -;
        Log.i("Text","divisor:--"+divisor);

        // 计算横轴数据最大值
        maxX =;
        for (int i =; i < count; i++) {
            if (maxX < pointFs.get(i).x) {
                maxX = pointFs.get(i).x;//X轴最大坐标

            }
        }
        Log.i("Text","maxX:--"+maxX);
        // 计算横轴最近的能被count整除的值
        int remainderX = ((int) maxX) % divisor;
        maxX = remainderX == ? ((int) maxX) : divisor - remainderX + ((int) maxX);


        // 计算纵轴数据最大值
        maxY =;
        for (int i =; i < count; i++) {
            if (maxY < pointFs.get(i).y) {
                maxY = pointFs.get(i).y;
            }
        }
        Log.i("Text","maxY:--"+maxY);
        // 计算纵轴最近的能被count整除的值
        int remainderY = ((int) maxY) % divisor;
        Log.i("Text","remainderY:--"+remainderY);

        if(remainderY ==&&maxY==0){
            maxY=;
        }else {
            maxY=divisor - remainderY + ((int) maxY);
            Log.i("Text","maxY:--"+maxY);
        }

        // 锁定画布并设置画布透明度为%
        int sc = canvas.saveLayerAlpha(, 0, canvas.getWidth(), canvas.getHeight(), 75, Canvas.ALL_SAVE_FLAG

        // 绘制横纵线段
        for (float y = buttom - spaceY; y >  top; y -= spaceY) {
            Log.i("Text","y"+y);

            for (float x =  lift; x < right; x += spaceX) {
                Log.i("Text","x"+x);
                /*
                 * 绘制纵向线段
                 */
                if (y == top + spaceY) {
                    canvas.drawLine(x, y, x, y + spaceY * (count -), linePaint);
                }

                /*
                 * 绘制横向线段
                 */
                if (x == right - spaceX) {
                    canvas.drawLine(x, y, x - spaceX * (count -), y, linePaint);
                }
            }
        }

        // 还原画布
        canvas.restoreToCount(sc);




            int num =;//用于给X轴赋值
            int num_y  =;//用于给Y轴赋值

            for (float y = buttom - spaceY; y > top; y -= spaceY) {
            for (float x = lift; x < right; x += spaceX) {
                mTextPaint.setTextSize();

                /*
                 * 绘制横轴刻度数值
                 */
                if (y == buttom - spaceY) {
                    canvas.drawText(""+index_x[num], x-, buttom+(top/3), mTextPaint);
                    Log.i("Text","num-"+num);
                }

                /*
                 * 绘制纵轴刻度数值
                 * 简单来说就是，Y轴上的坐标点，X轴是恒定不变的，但是Y轴是变化的（buttom - 间距）+的距离向上绘制
                 */
                if (x == lift) {
                    canvas.drawText(""+index_y[num_y], lift - (lift/), y + 10, mTextPaint);

                    Log.i("Text","lift:"+lift);
                    Log.i("Text","lift - (/16):"+(lift - (lift/2)));

                }

                num++;
            }
                num_y++;
        }
    }



    private void drawXYelement(Canvas canvas) {
        // 锁定画布
        canvas.save();
        mTextPaint.setTextSize();//文字大小

        /*
        * Y轴文字提示
        * drawText(String ,x,y,TextPaint)
        * (lift,top)
        * */
        mTextPaint.setTextAlign(Paint.Align.LEFT);//左对齐
        canvas.drawText("Y",PathY_X,PathY_Y,mTextPaint);


        /*
        * X轴文字提示
        * drawText(String ,right,buttom,TextPaint)
        * */
        mTextPaint.setTextAlign(Paint.Align.RIGHT);//右对齐
        canvas.drawText("X",PathX_X,PathX_Y,mTextPaint);
        // 释放画布
        canvas.restore();
    }

}

四，我们给我们的网格区域来绘制一个遮盖层，效果如下

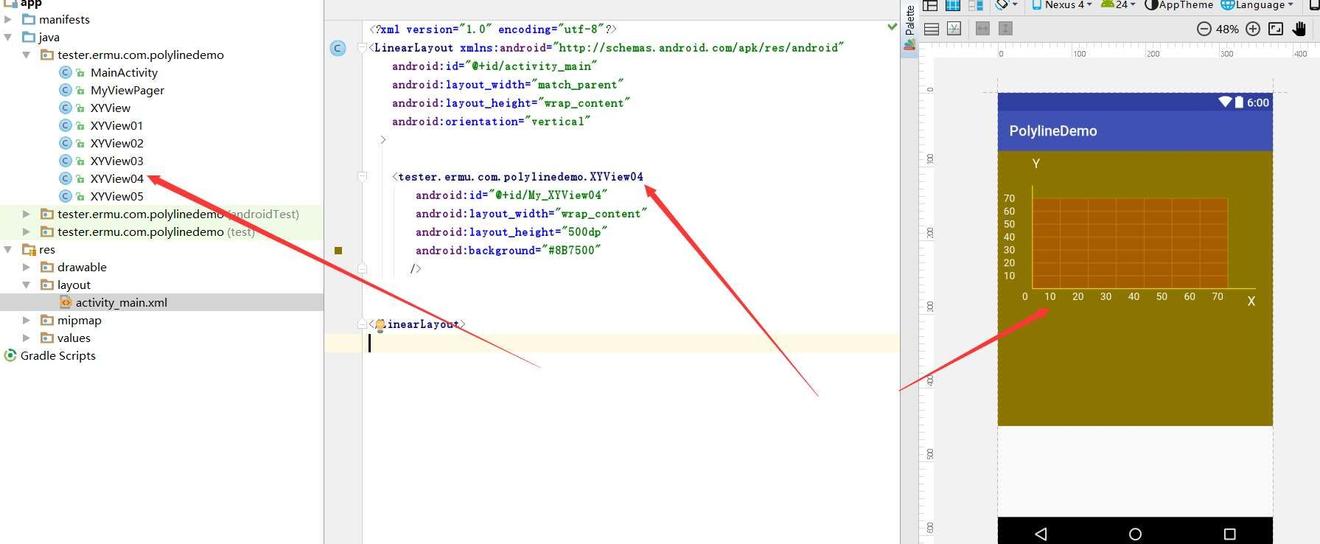

这里写图片描述

1、我们直接绘制一张半透明的图即可

private void drawbitmaps(Canvas canvas) {
        /*
        我们给我们的区域先绘制一个颜色模块，做法很简单，生成一个图片即可，然后透明度设置下
        * Bitmap.createBitmap()
        * 关于他的个方法，可查看博客：http://www.cnblogs.com/wangxiuheng/p/4503610.html
        * */


        Bitmap mBitmap = Bitmap.createBitmap((int)(right-lift-spaceX),(int)(buttom-top-spaceY),Bitmap.Config.ARGB_);

        mCanvas.setBitmap(mBitmap);

        /*
        * 为画布填充一个半透明的红色
        * drawARGB(a,r,g,b)
        * a:透明度
        * r:红色
        * g:绿色
        * b:蓝色
        * */
        mCanvas.drawARGB(, 255, 0, 0);

        // 重置曲线
        mPath.reset();
        // 将mBitmap绘制到原来的canvas
        canvas.drawBitmap(mBitmap, lift, top+spaceY , null);


        //绘制我们的坐标点
//         drawText(canvas);
    }

2、在onDraw调用即可

  @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        // 锁定画布
        canvas.save();


        //定义一个绘制X,Y轴的方法
        drawXY(canvas);


        //绘制X和Y轴上的提示文字
        drawXYelement(canvas);

        //最后遮罩层图
        drawbitmaps(canvas);
//
    }

五、最后就是绘制我们的折现了

这里写图片描述

注意：，当然是根据我们传递过来的数据了，切记，在没有数据的时候，我默认生成的8个数据，为了避免Main传递过来的是空数据

 private void initData() {
        Random random = new Random();
        pointFs = new ArrayList<PointF>();
        for (int i =; i < 8; i++) {
            PointF pointF = new PointF();

            pointF.x = (float) (random.nextInt() * i);
            pointF.y = (float) (random.nextInt() * i);

            pointFs.add(pointF);
        }
    }

1、我们来在Main中写一些数据，然后传递给我们自定义的view

package tester.ermu.com.polylinedemo;

import android.graphics.PointF;
import android.os.Bundle;
import android.support.v.app.AppCompatActivity;

import java.util.ArrayList;
import java.util.List;

public class MainActivity extends AppCompatActivity {

    private XYView xyview05;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_main);
    init();
}

private void init() {
        xyview = (XYView05) findViewById(R.id.My_XYView04);

        List<PointF> pointFs = new ArrayList<PointF>();
        pointFs.add(new PointF(.3F, 0.5F));
        pointFs.add(new PointF(F, 22.7F));
        pointFs.add(new PointF(F, 33.5F));
        pointFs.add(new PointF(F, 36.2F));
        pointFs.add(new PointF(F, 18.8F));
        pointFs.add(new PointF(F, 15.5F));
        pointFs.add(new PointF(F, 24.2F));
        pointFs.add(new PointF(F, 52.5F));

        xyview.setData(pointFs, "X轴提示文字", "Y轴提示文字",MainActivity.this);
        }

        }

2、我们通过setData（）方法来接受这些数据

    public synchronized void setData(List<PointF> pointFs, String signX, String signY, Activity activity) {
        /*
         * 数据为空直接提示下
         */
        if (null == pointFs || pointFs.size() ==)
            throw new IllegalArgumentException("No data to display !");

        /*
         * 控制数据长度不超过个
         * 对于折线图来说数据太多就没必要用折线图表示了而是使用散点图
         */
        if (pointFs.size() >)
            throw new IllegalArgumentException("The data is too long to display !");

        // 设置数据并重绘视图
        this.pointFs = pointFs;
        this.context = activity;

        invalidate();
    }

3、那么我们来通过drawText（Canvas canvas）方法处理这些数据来绘制点和连接这些点的折线

private void drawText(Canvas canvas) {
    Paint pointPaint = new Paint(Paint.ANTI_ALIAS_FLAG | Paint.DITHER_FLAG);
    pointPaint.setStyle(Paint.Style.FILL);//焦点的类型
    pointPaint.setColor(Color.WHITE);//焦点的颜色
      if(pointFs.size()==){
        Toast.makeText(context,"暂无折现数据",Toast.LENGTH_SHORT).show();
    }else {
            /*
     * 生成Path和绘制Point
     */
        for (int i =; i < pointFs.size(); i++) {
            // 计算x坐标
            float x = mCanvas.getWidth() / maxX * pointFs.get(i).x;
            // 计算y坐标
            float y = mCanvas.getHeight() / maxY * pointFs.get(i).y;
            y = mCanvas.getHeight() - y;
              // 绘制小点点
            mCanvas.drawCircle(x, y,, pointPaint);
          /*
         * 如果是第一个点则将其设置为Path的起点
         */
            if (i ==) {
                mPath.moveTo(x, y);
            }
              // 连接各点
            mPath.lineTo(x, y);
        }
          // 设置PathEffect
        linePaint.setPathEffect(new CornerPathEffect());
          // 重置线条宽度
        linePaint.setStrokeWidth();
          // 将Path绘制到我们自定的Canvas上
        mCanvas.drawPath(mPath, linePaint);
    }
}

4、注意，我们需要刻度值来绘制我们的点坐标，不要乱赋值，

  // 生成横轴刻度值
    rulerX = new float[count];
    for (int i =; i < count; i++) {
        rulerX[i] = maxX / divisor * i;
    }
//    Log.i("Text","rulerX:--"+rulerX);
      // 生成纵轴刻度值
    rulerY = new float[count];
    for (int i =; i < count; i++) {
        rulerY[i] = maxY / divisor * i;
    }

5、附上自定义view最终代码

package tester.ermu.com.polylinedemo;

import android.app.Activity;
import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.CornerPathEffect;
import android.graphics.Paint;
import android.graphics.Path;
import android.graphics.PointF;
import android.text.TextPaint;
import android.util.AttributeSet;
import android.util.Log;
import android.view.View;
import android.widget.Toast;

import java.util.ArrayList;
import java.util.List;


/**
 * Created by ENZ on/11/25.
 */

public class XYView extends View {

    private Context context;

    private int viewSize;//获取空间的尺寸，也就是我们布局的尺寸大小（不知道理解的是否正确）
    private Paint linePaint;// 线条画笔和点画笔

    private Canvas mCanvas;

    private Path mPath;// 路径对象
    private TextPaint mTextPaint;// 文字画笔

    private List<PointF> pointFs = new ArrayList<>();// 数据列表
    private float[] rulerX, rulerY;// xy轴向刻度

    //上下左右坐标点
    private float lift ;
    private  float top ;
    private  float right ;
    private float buttom ;

    //Y轴文字坐标点
    private float PathY_X ;
    private float PathY_Y ;
    //X轴文字坐标点
    private float PathX_X ;
    private float PathX_Y ;

    private float maxX;//x轴最大值
    private float maxY;//Y轴最大值

    private float spaceX, spaceY;// 刻度间隔

    /*
    * 绘制X和Y轴对应的文字
    * */
    String[] index_x = {"周一","周二","周三","周四","周五","周六","周日","",""};
    int[] index_y = {,2,3,4,5,6,7,8};


    public XYView(Context context, AttributeSet attrs) {
        super(context, attrs);


        //第一步，初始化对象
        linePaint = new Paint();
        linePaint.setColor(Color.YELLOW);//线条的颜色
        linePaint.setStrokeWidth();//线条的宽度
        linePaint.setAntiAlias(true);//取消锯齿
        linePaint.setStyle(Paint.Style.STROKE);//粗线


        //初始化Path
        mPath = new Path();

        mTextPaint = new TextPaint(Paint.ANTI_ALIAS_FLAG | Paint.DITHER_FLAG | Paint.LINEAR_TEXT_FLAG);
        mTextPaint.setColor(Color.WHITE);

        mCanvas = new Canvas();

        //模拟数据
        initData();
    }

    public XYView(Context context) {
        super(context);
    }
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        // 在我们没学习测量控件之前强制宽高一致
        super.onMeasure(widthMeasureSpec, widthMeasureSpec);
    }
    @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        //第二步骤，我们在这里获取每个用到的坐标点和尺寸

        viewSize = w;//获取空间的尺寸，
        Log.i("Text","viewSize:"+viewSize);

        //这个是我们上下左右需要用到的坐标点
         lift = viewSize*(/16f);
         top = viewSize*(/16f);
         right = viewSize*(/16f);
         buttom = viewSize*(/16f);

        //下面是绘制X,Y轴提示文字
        /*
        * Y轴(PathY_X,PathY_Y)
        * */
         PathY_X =  viewSize*/16;
         PathY_Y =  viewSize*/16;

        /*
        * X轴(PathX_X,PathX_Y)
        * */
        PathX_X =  viewSize*/16f;
        PathX_Y =  viewSize*/16f;

    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        // 锁定画布
        canvas.save();


        //定义一个绘制X,Y轴的方法
        drawXY(canvas);


        //绘制X和Y轴上的提示文字
        drawXYelement(canvas);

        //最后绘制我们的点和线
        drawbitmaps(canvas);
//
    }



    private void initData() {
        pointFs = new ArrayList<PointF>();
        for (int i =; i < 8; i++) {
            PointF pointF = new PointF();

            pointF.x = (float) ();
            pointF.y = (float) (index_y[i]);

            pointFs.add(pointF);
        }
    }
    private void drawXY(Canvas canvas) {
        /*
        * 第三步，我们来通过viewSize尺寸来获取三个坐标点
        * 第一个（X,Y）--(lift,top)
        * 第二个（X,Y）--(lift,button)
        * 第三个个（X,Y）--(right,buttom)
        * */
        mPath.moveTo(lift, top);
        mPath.lineTo(lift, buttom);
        mPath.lineTo(right,buttom);

        //使用Path链接这三个坐标
        canvas.drawPath(mPath,linePaint);

        //----------------------------我们在这里添加一个绘制网格的方法----------------------------------------
        drawLines(canvas);
        // 释放画布
        canvas.restore();
    }

    private void drawLines(Canvas canvas) {
        /*
        *、我们需要知道X,Y轴的最大值是多少
        *、我们需要知道我们在X,Y轴分别有多少个点，然后每个点之间的间距是多少
        *、绘制网格线
        * */

        // 重置线条画笔，因为是细线，所有我这里设置了。
        linePaint.setStrokeWidth();

        // 假如我们有八条数据
        int count = pointFs.size();


        // 计算横纵坐标刻度间隔
        spaceY =(buttom - top) / count;
        spaceX =(right - lift) / count;

        // 计算除数的值为数据长度减一，个数据，7条线。
        int divisor = count -;

        // 计算横轴数据最大值
        maxX =;
        for (int i =; i < count; i++) {
            if (maxX < pointFs.get(i).x) {
                maxX = pointFs.get(i).x;//X轴最大坐标

            }
        }
        Log.i("Text","maxX:--"+maxX);
        // 计算横轴最近的能被count整除的值
        int remainderX = ((int) maxX) % divisor;
        maxX = remainderX == ? ((int) maxX) : divisor - remainderX + ((int) maxX);


        // 计算纵轴数据最大值
        maxY =;
        for (int i =; i < count; i++) {
            if (maxY < pointFs.get(i).y) {
                maxY = pointFs.get(i).y;
            }
        }
        Log.i("Text","maxY:--"+maxY);
        // 计算纵轴最近的能被count整除的值
        int remainderY = ((int) maxY) % divisor;
//        Log.i("Text","remainderY:--"+remainderY);

        if(remainderY ==&&maxY==0){
            maxY=;
        }else {
            maxY=divisor - remainderY + ((int) maxY);
        }

        // 生成横轴刻度值
        rulerX = new float[count];
        for (int i =; i < count; i++) {
            rulerX[i] = maxX / divisor * i;
        }
//        Log.i("Text","rulerX:--"+rulerX);

        // 生成纵轴刻度值
        rulerY = new float[count];
        for (int i =; i < count; i++) {
            rulerY[i] = maxY / divisor * i;
        }

        // 锁定画布并设置画布透明度为%
        int sc = canvas.saveLayerAlpha(, 0, canvas.getWidth(), canvas.getHeight(), 75, Canvas.ALL_SAVE_FLAG);

        // 绘制横纵线段
        for (float y = buttom - spaceY; y >  top; y -= spaceY) {
            Log.i("Text","y"+y);

            for (float x =  lift; x < right; x += spaceX) {
                Log.i("Text","x"+x);
                /*
                 * 绘制纵向线段
                 */
                if (y == top + spaceY) {
                    canvas.drawLine(x, y, x, y + spaceY * (count -), linePaint);
                }

                /*
                 * 绘制横向线段
                 */
                if (x == right - spaceX) {
                    canvas.drawLine(x, y, x - spaceX * (count -), y, linePaint);
                }
            }
        }

        // 还原画布
        canvas.restoreToCount(sc);




            int num =;//用于给X轴赋值
            int num_y  =;//用于给Y轴赋值

            for (float y = buttom - spaceY; y > top; y -= spaceY) {
            for (float x = lift; x < right; x += spaceX) {
                mTextPaint.setTextSize();

                /*
                 * 绘制横轴刻度数值
                 */
                if (y == buttom - spaceY) {
                    canvas.drawText(String.valueOf(index_x[num]), x-, buttom+(top/3), mTextPaint);
                }
                /*
                 * 绘制纵轴刻度数值
                 * 简单来说就是，Y轴上的坐标点，X轴是恒定不变的，但注意是Y轴是变化的
                 */
                if (x == lift) {
                        canvas.drawText((int)(rulerY[num_y+])+"", lift - (lift/2), y + 10, mTextPaint);

                }

                num++;
            }
                num_y++;
        }
    }

    private void drawXYelement(Canvas canvas) {
        // 锁定画布
        canvas.save();
        mTextPaint.setTextSize();//文字大小

        /*
        * Y轴文字提示
        * drawText(String ,x,y,TextPaint)
        * (lift,top)
        * */
        mTextPaint.setTextAlign(Paint.Align.LEFT);//左对齐
        canvas.drawText("Y",PathY_X,PathY_Y,mTextPaint);


        /*
        * X轴文字提示
        * drawText(String ,right,buttom,TextPaint)
        * */
        mTextPaint.setTextAlign(Paint.Align.RIGHT);//右对齐
        canvas.drawText("X",PathX_X,PathX_Y,mTextPaint);
        // 释放画布
        canvas.restore();
    }


    private void drawbitmaps(Canvas canvas) {
        /*
        我们给我们的区域先绘制一个颜色模块，做法很简单，生成一个图片即可，然后透明度设置下
        * Bitmap.createBitmap()
        * 关于他的个方法，可查看博客：http://www.cnblogs.com/wangxiuheng/p/4503610.html
        * */


        Bitmap mBitmap = Bitmap.createBitmap((int)(right-lift-spaceX),(int)(buttom-top-spaceY),Bitmap.Config.ARGB_);

        mCanvas.setBitmap(mBitmap);

        /*
        * 为画布填充一个半透明的红色
        * drawARGB(a,r,g,b)
        * a:透明度
        * r:红色
        * g:绿色
        * b:蓝色
        * */
        mCanvas.drawARGB(, 255, 0, 0);

        // 重置曲线
        mPath.reset();
        // 将mBitmap绘制到原来的canvas
        canvas.drawBitmap(mBitmap, lift, top+spaceY , null);


        //绘制我们的坐标点
         drawText(canvas);
    }

    private void drawText(Canvas canvas) {
        Paint pointPaint = new Paint(Paint.ANTI_ALIAS_FLAG | Paint.DITHER_FLAG);
        pointPaint.setStyle(Paint.Style.FILL);//焦点的类型
        pointPaint.setColor(Color.WHITE);//焦点的颜色

        if(pointFs.size()==){
            Toast.makeText(context,"暂无折现数据",Toast.LENGTH_SHORT).show();
        }else {
                /*
         * 生成Path和绘制Point
         */
            for (int i =; i < pointFs.size(); i++) {
                // 计算x坐标
                float x = mCanvas.getWidth() / maxX * pointFs.get(i).x;
                // 计算y坐标
                float y = mCanvas.getHeight() / maxY * pointFs.get(i).y;
                y = mCanvas.getHeight() - y;

                // 绘制小点点
                mCanvas.drawCircle(x, y,, pointPaint);

            /*
             * 如果是第一个点则将其设置为Path的起点
             */
                if (i ==) {
                    mPath.moveTo(x, y);
                }

                // 连接各点
                mPath.lineTo(x, y);
            }

            // 设置PathEffect
            linePaint.setPathEffect(new CornerPathEffect());

            // 重置线条宽度
            linePaint.setStrokeWidth();

            // 将Path绘制到我们自定的Canvas上
            mCanvas.drawPath(mPath, linePaint);
        }
    }


    public synchronized void setData(List<PointF> pointFs, String signX, String signY, Activity activity) {
        /*
         * 数据为空直接GG
         */
        if (null == pointFs || pointFs.size() ==)
            throw new IllegalArgumentException("No data to display !");

        /*
         * 控制数据长度不超过个
         * 对于折线图来说数据太多就没必要用折线图表示了而是使用散点图
         */
        if (pointFs.size() >)
            throw new IllegalArgumentException("The data is too long to display !");

        // 设置数据并重绘视图
        this.pointFs = pointFs;
        this.context = activity;

        invalidate();
    }
}

自定义视图view的折线图使用讲解

目录

一、如何绘制X和Y轴。

1、我们来分析下，我们想知道三个坐标，那么这三个坐标是多少呢，我们该怎么计算呢？ 答：这里，我是在onSizeChanged（）方法中获取到了父类控件的宽度，然后把宽度分成16份，例如，下方的上下左右四个分别如下:

2、这三个坐标我们有了，那就好办了，我们根据这四个参数值，就可以知道我们上面三个坐标点的坐标，在draw()方法中，连接这三个点即可：

3、我们最后，在X，Y轴写个文字，那么我们需要知道X，Y这两个文字的坐标是多少？如图：

4、附上全部代码

1、我们绘制X和Y轴区域的子网格，我们需要知道他们范围？

2、在这个范围我们需要分为多少个端即有几个数据？每一段间距事是多少？

3、最大值和最小值是多少？

4、既然我们已经知道了最大值和最小值，也知道了间距，那么我么开始绘制，通过for循环来绘制Y轴，每绘制每一个Y轴的点，都会把X轴与之相交的点全部绘制。

5、全部代码，只是多了一个方法drawLines(canvas);

三，我们绘制，刻度上的值

1、再根据我们绘制网格的点，来绘制我们的刻度

四，我们给我们的网格区域来绘制一个遮盖层，效果如下

1、我们直接绘制一张半透明的图即可

2、在onDraw调用即可

五、最后就是绘制我们的折现了

1、我们来在Main中写一些数据，然后传递给我们自定义的view

2、我们通过setData（）方法来接受这些数据

3、那么我们来通过drawText（Canvas canvas）方法处理这些数据来绘制点和连接这些点的折线

4、注意，我们需要刻度值来绘制我们的点坐标，不要乱赋值，

5、附上自定义view最终代码

1、我们来分析下，我们想知道三个坐标，那么这三个坐标是多少呢，我们该怎么计算呢？答：这里，我是在onSizeChanged（）方法中获取到了父类控件的宽度，然后把宽度分成16份，例如，下方的上下左右四个分别如下:
